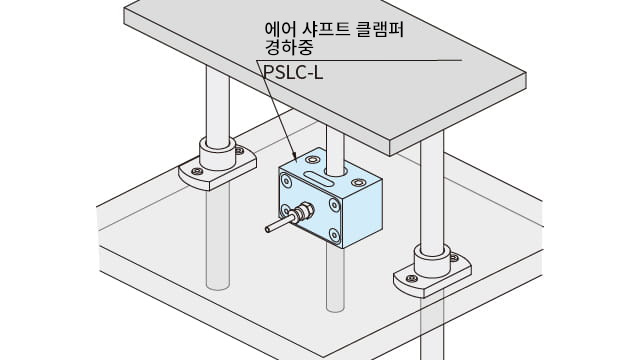

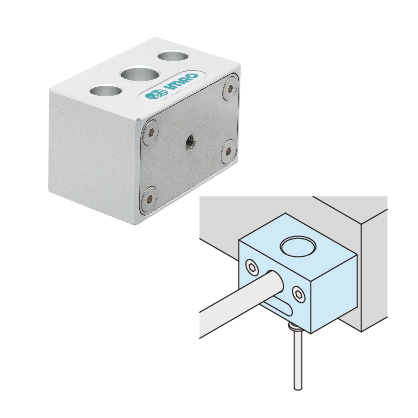

에어 샤프트 클램프는 샤프트를 이용한 슬라이드 축과 회전축을 에어 조작으로 순식간에 고정하는 클램프입니다.

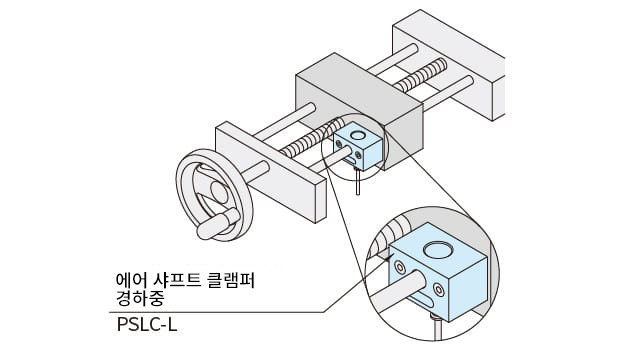

계단 교체로 자주 위치 조정이 필요한 곳이나 여러 곳의 고정, 손이 닿기 어려운 장소의 고정에 매우 적합합니다.
레버나 볼트를 사용한 고정 작업을 에어 샤프트 클램프로 대체하는 것만으로 작업 시간을 줄이고 생산성 향상으로 이어집니다.
특장점

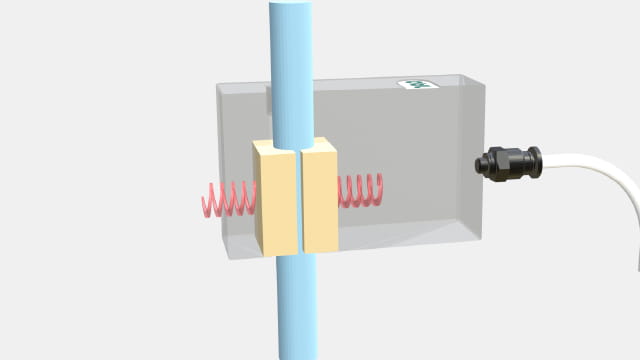

스프링으로 클램프, 에어로 언 클램프
에어압 저하 등으로 인한 클램프력 저하의 우려가 없습니다.
※ 내부 구조는 이미지입니다. 실제 형상과는 다릅니다.

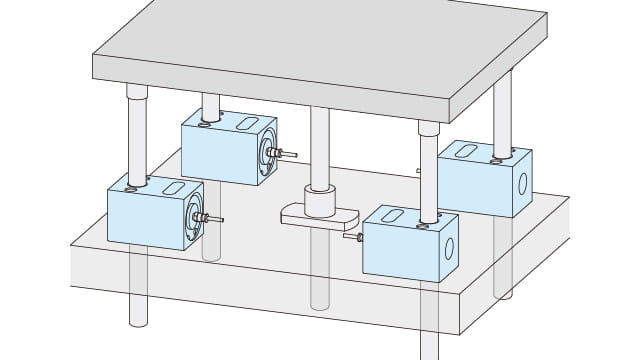

원격 조작, 복수 동시 조작 가능
여러 장소나 빈번한 절차 작업의 수고와 시간을 대폭 줄일 수 있습니다.

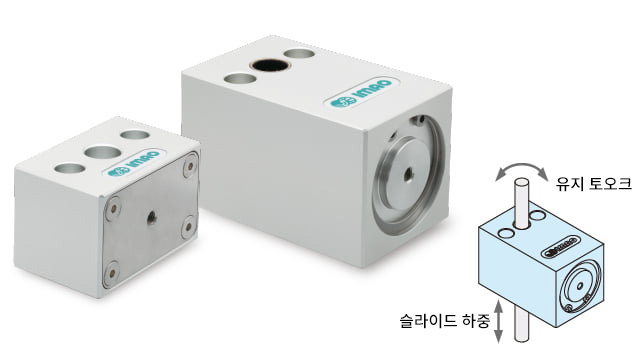

필요한 하중에 맞추어 2타입 중에서 선택할 수 있다
경하중
중하중
유지 토오크
0.2 ~ 1.5Nm
6 ~ 40N/m
슬라이드 하중
50 ~ 140N
800 ~ 2200N
적용 축경
Ø8 ~ Ø20
Ø10 ~ Ø30

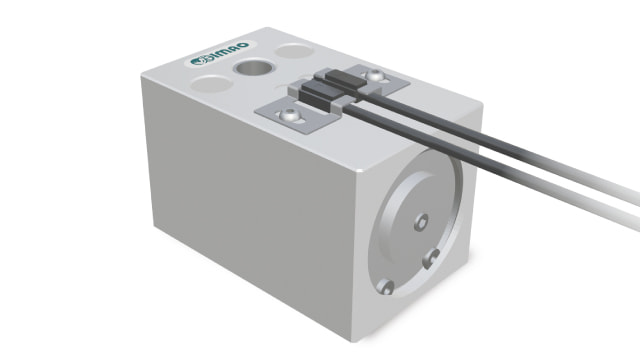

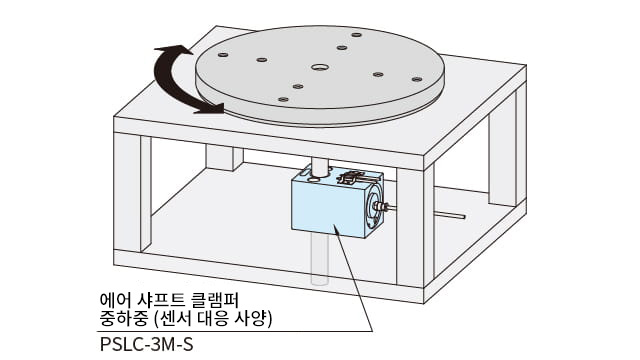

센서로 클램프, 언 클램프 검지 가능
본체 내부의 피스톤 동작을 자기 센서가 검출, 클램프 상태를 판별합니다.
